Danfoss AB-QM 4.0, DN 15, reguleringsventil med innvendig gjenge

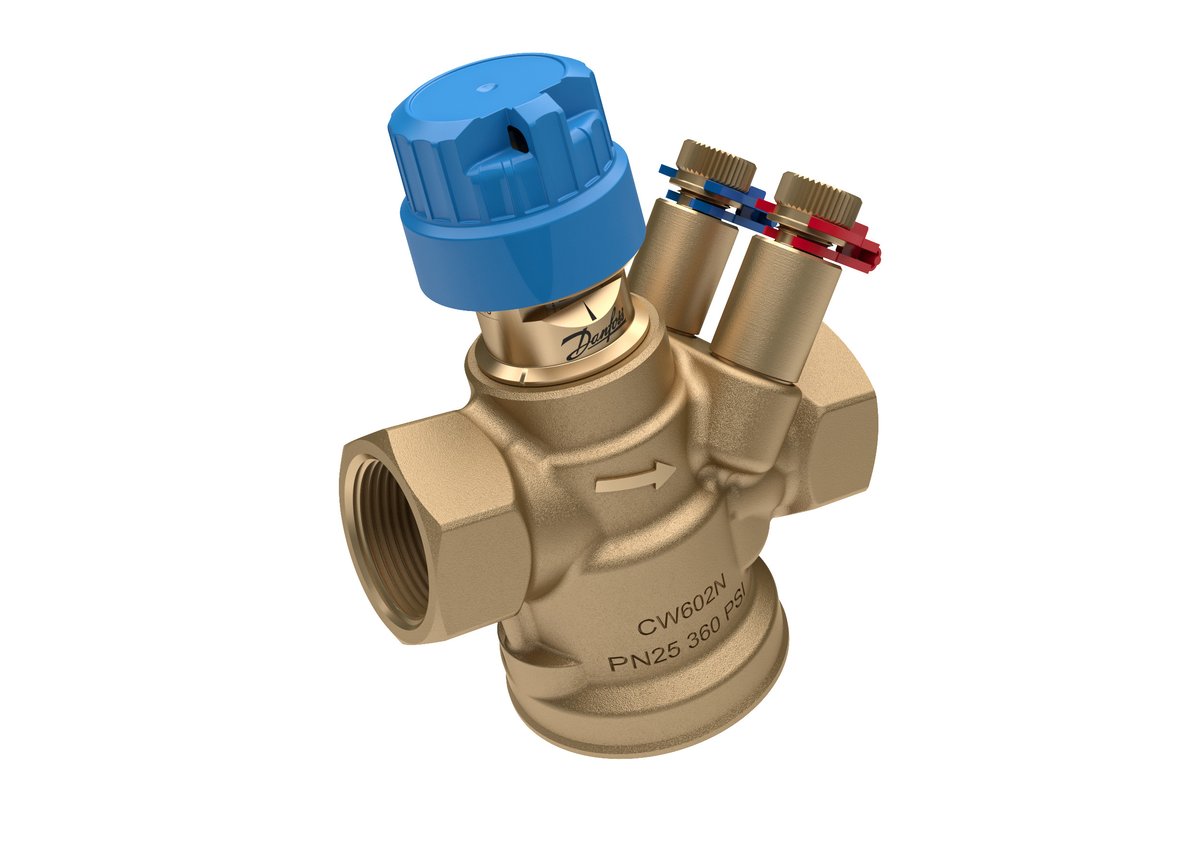

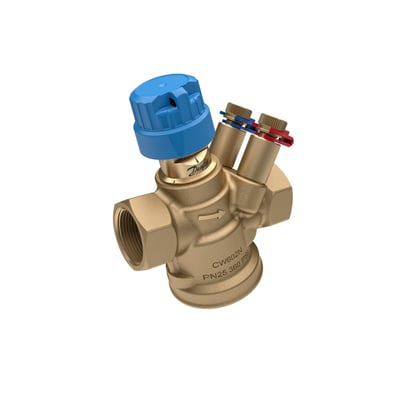

Danfoss AB-QM 4.0 DN 15 reguleringsventil i messing med blå innstillingshette og målenipler.Danfoss AB-QM 4.0 DN 15 reguleringsventil sett skrått forfra med synlig spindel og målenipler.Danfoss AB-QM 4.0 DN 15 reguleringsventil med blå hette og gjengetilkobling sett på nært hold.Danfoss AB-QM 4.0 DN 15 reguleringsventil sett skrått med synlig flowpil, gjenge og modellmerking.
20+ stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Trykkuavhengig Danfoss-reguleringsventil DN 15 med målenipler, PN 25 og automatisk flowbegrensning. Tilkobling med innvendig gjenge. Les mer…
  • Varenr.:
    406838106
  • EAN nr.:
    5714279039689
  • Typenr.:
    003Z8301
pr. stk. inkl. mva.
kr 1 334,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Kanskje interessant?

Se alt fra merket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 er en trykkuavhengig reguleringsventil (PICV) med innebygd trykkregulator, automatisk flowbegrensning og funksjon for automatisk vannbalansering. Trykkregulatoren opprettholder et konstant differansetrykk over reguleringsventilen. Ventilen har lineær reguleringskarakteristikk, og flowen begrenses ved hjelp av en slaglengdebegrenser.

Med en Danfoss-aktuator kan ventilens respons endres fra lineær til logaritmisk (prosentvis) karakteristikk via DIP-brytere på aktuatoren. Aktuatorer kalibrerer seg etter ventilens spindelbevegelse. Ventilen kan brukes i ventilasjonsaggregater, i systemer med konstant flow i fancoils og i 1-rørs varmeanlegg, der den kan monteres som automatisk innreguleringsventil i hvert stigerør.

Tekniske spesifikasjoner

  • Type: Membranventil, trykkuavhengig reguleringsventil (PICV)
  • Nominell diameter: DN 15
  • Tilkobling: Muffe/muffe, innvendig metrisk gjenge, 0,5 tomme
  • Trykklasse: PN 25; maksimalt arbeidstrykk: 25 bar
  • Minimum differansetrykk: 16 kPa; maksimalt differansetrykk: 600 kPa
  • Volumstrøm: 0,065–0,65 m³/h; angitt flowverdi: 0,65
  • Flowforinnstilling: Med slaglengdebegrenser
  • Slaglengde: 4,0 mm
  • Trykkkompensasjon: Mekanisk
  • Ventilkarakteristikk: Lineær
  • Temperaturdata: Medietemperatur angitt fra -10 til 95 °C; kontinuerlig middeltemperatur angitt fra -20 til 95 °C; minimal kontinuerlig middeltemperatur: -10 °C
  • Materiale: DZR-messing; hus og materialkapslinger i messing
  • Materialkvalitet: CuZn36Pb2As (CW602N)
  • Mål: Lengde 75 mm, høyde 83,3 mm og utvendig rørdiameter 15,0 mm
  • Tilkobling til betjeningselement: M30 x 1,5
  • Målenipler: Ja
  • Egnet for væsker og glykol
  • Innstilling direkte på produktet og via PC; innstilling via NFC eller håndholdt programmeringsenhet er ikke angitt som tilgjengelig
  • Påfyllings- og avtappingsventil: Nei
  • Databladet angir bly som SVHC-stoff over 0,1 %

Identifikasjon

  • Typebetegnelse: 003Z8301
  • Produktnummer: 406838106
  • EAN: 5714279039689
  • Opprinnelsesland: SI

Spesifikasjoner

  • Varenummer:
    406838106
  • EAN nummer:
    5714279039689
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8301
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • Dimensjon [dn]:
    15
  • DN mål:
    15
  • Egnet for væsker:
    Ja
  • Flow:
    0,65
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    0,5"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    75.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    16.0 kPa
  • Nominell diameter:
    1/2"
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Muffe/muffe
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    15.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
