Danfoss AB-QM 4.0 reguleringsventil, DN 20, 1" utvendig gjenge

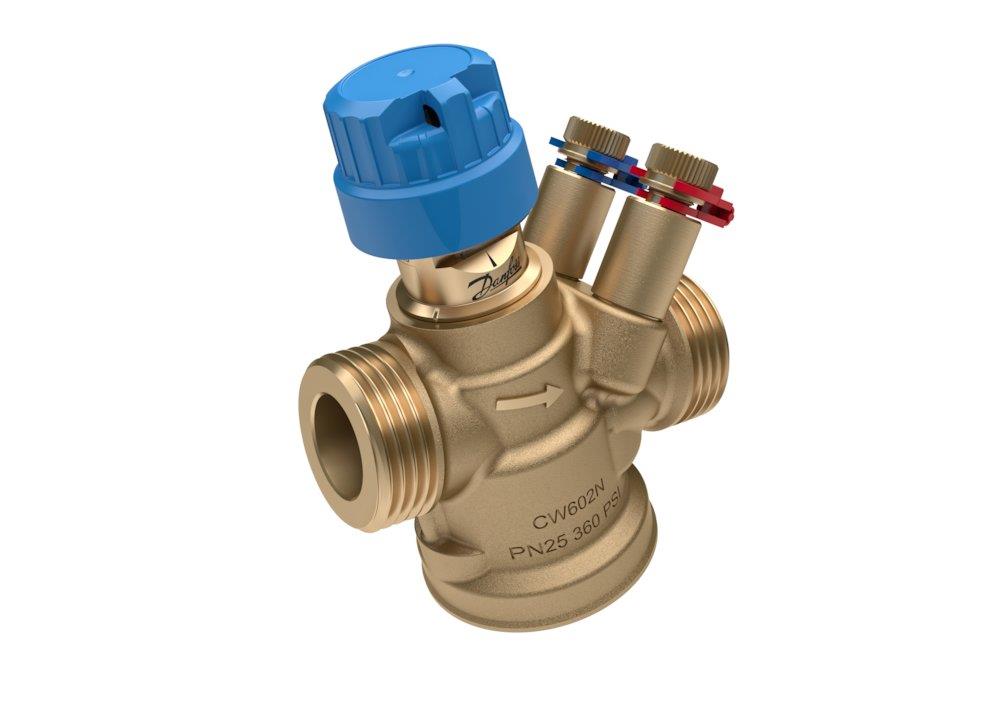

Danfoss AB-QM 4.0 reguleringsventil DN 20 med blå justeringsknapp, gjengetilkoblinger og målenipler.Danfoss AB-QM 4.0 reguleringsventil DN 20 sett skrått forfra med synlige gjenger og blå justeringsknapp.Danfoss AB-QM 4.0 reguleringsventil DN 20 med tydelig flowpil på messinghuset og målenipler øverst.
10+ stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Trykkuavhengig Danfoss AB-QM 4.0-reguleringsventil DN 20 med målenipler, PN 25 og et flowområde på 0,11–1,1 m³/h. Les mer…
  • Varenr.:
    406838011
  • EAN nr.:
    5714279039320
  • Typenr.:
    003Z8203
pr. stk. inkl. mva.
kr 1 600,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Andre kjøpte også

Kanskje interessant?

Se alt fra merket

Beskrivelse

Danfoss AB-QM 4.0 er en trykkuavhengig reguleringsventil med innebygd automatisk flowbegrensning og innregulering. Ventilen kombinerer regulering og vannbalansering, og den mekaniske trykkkompensasjonen opprettholder et konstant differansetrykk over reguleringsventilen.

Funksjon og bruk

Ventilen har en lineær reguleringskarakteristikk. Flowen begrenses ved å begrense ventilspindelens vandring, og innstillingen kan gjøres direkte på produktet eller via PC. Ved bruk sammen med en Danfoss-aktuator kan karakteristikken endres fra lineær til logaritmisk via aktuatorens DIP-brytere.

  • Til ventilasjonsaggregater, der en logaritmisk karakteristikk kan brukes i reguleringssløyfen.
  • Kan brukes i systemer med konstant flow, blant annet fancoils og ett-rørs varmeanlegg.
  • Kan installeres som automatisk innreguleringsventil i hvert stigerør.
  • Med målenipler for flowmåling og innstilling med slaglengdebegrenser.
  • Egnet for væsker og glykol.

Tekniske spesifikasjoner

  • Nominell diameter: DN 20.
  • Tilkobling: nippel/nippel med 1" utvendig gjenge.
  • Trykklasse: PN 25; maksimalt arbeidstrykk: 25 bar.
  • Flowområde: 0,11–1,1 m³/h.
  • Minimalt differansetrykk: 16 kPa; maksimalt differansetrykk: 600 kPa.
  • Lineær ventilkarakteristikk og mekanisk trykkkompensasjon.
  • Slaglengde: 4 mm.
  • Tilkobling til betjeningselement: M30 x 1,5.
  • Lengde: 82 mm; høyde: 110,1 mm; utvendig rørdiameter: 20 mm.
  • Medietemperatur, minimum: -10 °C. Kontinuerlig temperaturområde: -20 til 95 °C.
  • Ingen påfyllings- eller avtappingsventil.

Materialer og identifikasjon

Ventilhus og kapsling er av messing. Materialkvaliteten er CuZn36Pb2As (CW602N), DZR-messing. Produktdataene angir bly som SVHC-stoff over 0,1 %. Opprinnelsesland er angitt som SI.

  • Produktnummer: 406838011.
  • Typenummer: 003Z8203.
  • EAN: 5714279039320.

Spesifikasjoner

  • Varenummer:
    406838011
  • EAN nummer:
    5714279039320
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8203
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • Dimensjon [dn]:
    20
  • DN mål:
    20
  • Egnet for væsker:
    Ja
  • Flow:
    1100
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    1"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    82.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    -20 - 95 °C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    16.0 kPa
  • Nominell diameter:
    DN20
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Nippel/nippel
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    20.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
