Danfoss AVQM mengderegulator, DN 20, Kvs 6,3, PN 16

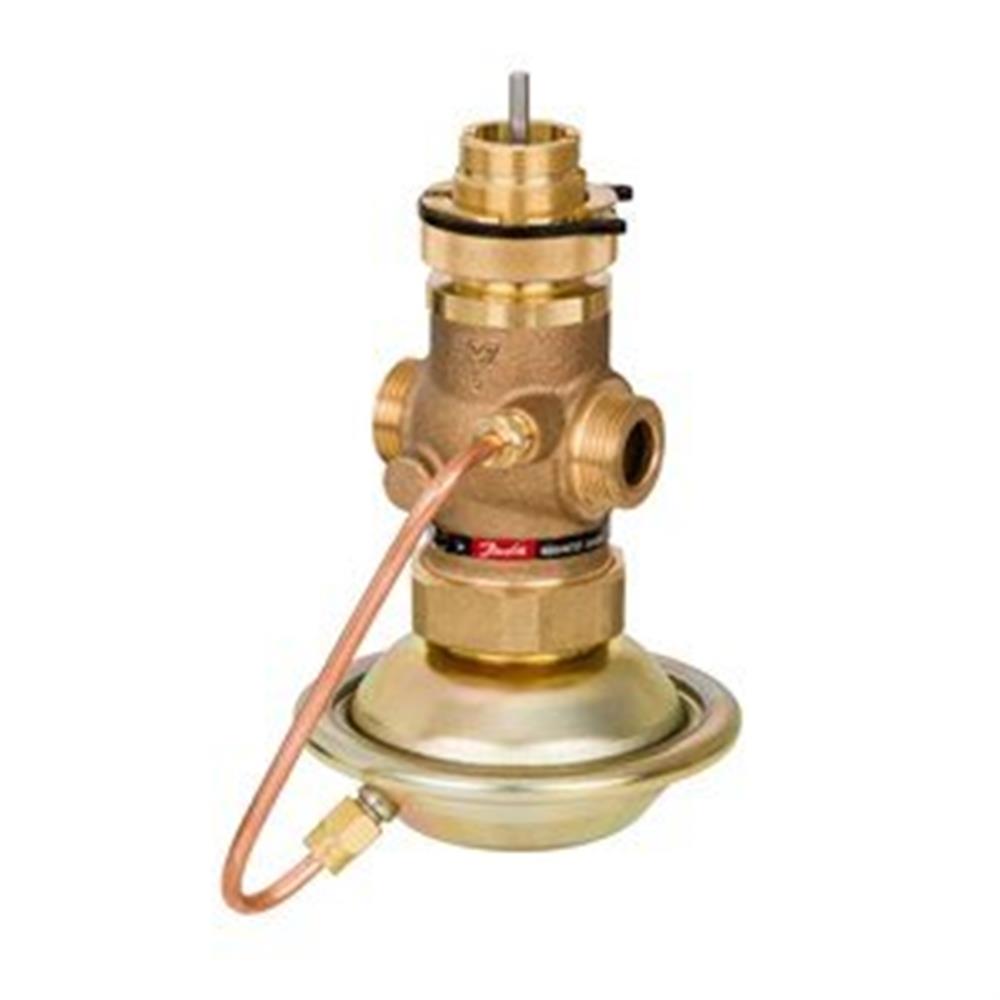

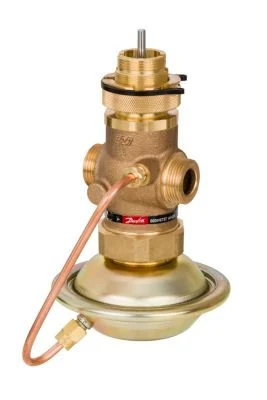

Danfoss AVQM mengderegulator DN 20, Kvs 6,3 og PN 16 med rund membrandel, kobberrør og oppovervendt spindel.Danfoss AVQM mengderegulator DN 20, Kvs 6,3 og PN 16 sett skrått fra siden med sidegjenger, kobberrør og rund membrandel.Danfoss AVQM mengderegulator DN 20, Kvs 6,3 og PN 16 sett skrått forfra; de to gjengeendene og membranen er synlige.Danfoss AVQM mengderegulator DN 20, Kvs 6,3 og PN 16 sett rett forfra med gjengeender på hver side og kobberrør.Danfoss AVQM mengderegulator DN 20, Kvs 6,3 og PN 16 sett nærmere fra siden med synlig spindel og membrandel.
10 stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Selvvirkende mengderegulator med innebygd reguleringsventil for sirkulasjonsvann eller vann med opptil 30 % glykol. DN 20, Kvs 6,3 m³/h og PN 16. Les mer…
  • Varenr.:
    0246122344
  • EAN nr.:
    5702421542590
  • Typenr.:
    003H6738
pr. stk. inkl. mva.
kr 8 114,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Kanskje interessant?

Se alt fra merket

Beskrivelse

Danfoss AVQM er en selvvirkende mengderegulator med innebygd reguleringsventil, som særlig brukes i fjernvarmeanlegg. Den har mekanisk trykkkompensasjon og kan kombineres med AMV-girmotorer og styres av de elektroniske regulatorene ECL Comfort.

Ventilen er en 2-veis seteventil med membran og kan monteres både på tur- og returrør. Den passer til girmotorer av typen AMV(E) 10/13 ved DN 15–20 samt AMV(E) 20/23/30/33 ved DN 15–32.

Tekniske spesifikasjoner

  • Nominell diameter: DN 20
  • Kvs-verdi: 6,3 m³/h
  • Trykklasse: PN 16; maksimalt arbeidstrykk: 16 bar
  • Medium: sirkulasjonsvann eller vann med opptil 30 % glykol
  • Medietemperatur: 2–150 °C
  • Nominell mengde: 3 m³/h
  • Mengdeområde: 0,16–3,5 m³/h
  • dPb: 0,2 bar
  • Maksimalt differansetrykk: 12 bar (1200 kPa)
  • Minimum differansetrykk er angitt som både 0 bar i leverandørdata og 50 kPa i attributtdata
  • Spindelvandring/slaglengde: 7 mm
  • Minimum kavitasjonsfaktor: 0,6
  • Ventilkarakteristikk: logaritmisk
  • Forhåndsinnstilling av mengde skjer med slaglengdebegrenser; ingen fast innstilling
  • Innstilling gjøres direkte på produktet. Innstilling via PC, NFC eller håndholdt programmeringsenhet er ikke angitt som tilgjengelig
  • Tilkobling: nippel/nippel, utvendige gjenger. Tilkoblingsdimensjonen er angitt som G 1 A og 1″; gjengetypen er også angitt som konisk BSPT
  • Mål: lengde 70 mm, høyde 97 mm
  • Materiale: rødbronse; hus og kapsling i bronse, materialkvalitet Rg 5
  • Type trykkkompensasjon: mekanisk
  • Egnet for væsker
  • Uten målenippel og uten påfyllings- og avtappingsventil
  • SVHC-stoff over 0,1 %: bly

Spesifikasjoner

  • Varenummer:
    0246122344
  • EAN nummer:
    5702421542590
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003H6738
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    16bar
  • DN mål:
    20
  • Egnet for væsker:
    Ja
  • Flow:
    3500
  • Flow maks:
    3500
  • Flow min:
    160
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    1"
  • Høyde:
    128.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Nei
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • kvs:
    6,3m³/h
  • Lengde:
    70.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    150.0 °C
  • Materiell:
    Rødbronse
  • Husmateriale:
    Bronse
  • Materiale i kapsling:
    Bronse
  • Materialekvalitet:
    Bronse (Rg 5)
  • Maks. differansetrykk:
    12.0 kPa
  • Med målenippel:
    Nei
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    150°C
  • Medietemperatur min:
    2°C
  • Middeltemperatur (kontinuerlig):
    2 - 150 °C
  • Minimal mellomtemperatur (kontinuerlig):
    2.0 °C
  • Minimum trykkforskjell:
    50.0 kPa
  • Nominell diameter:
    DN20
  • Slaglengde:
    7.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Nippel/nippel
  • Tilslutninger:
    Utvendig metrisk gjenge
  • Tilkobling for betjeningselement:
    Annet
  • Trykklasse:
    PN 16
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Egnet for glykol:
    Ja
  • Volumstrøm:
    0.16 - 3.5 m³/h
  • Produsent/forhandler:
    Danfoss
