Danfoss AB-QM 4.0 reguleringsventil, DN15, LF, innvendig gjenge, PN 25

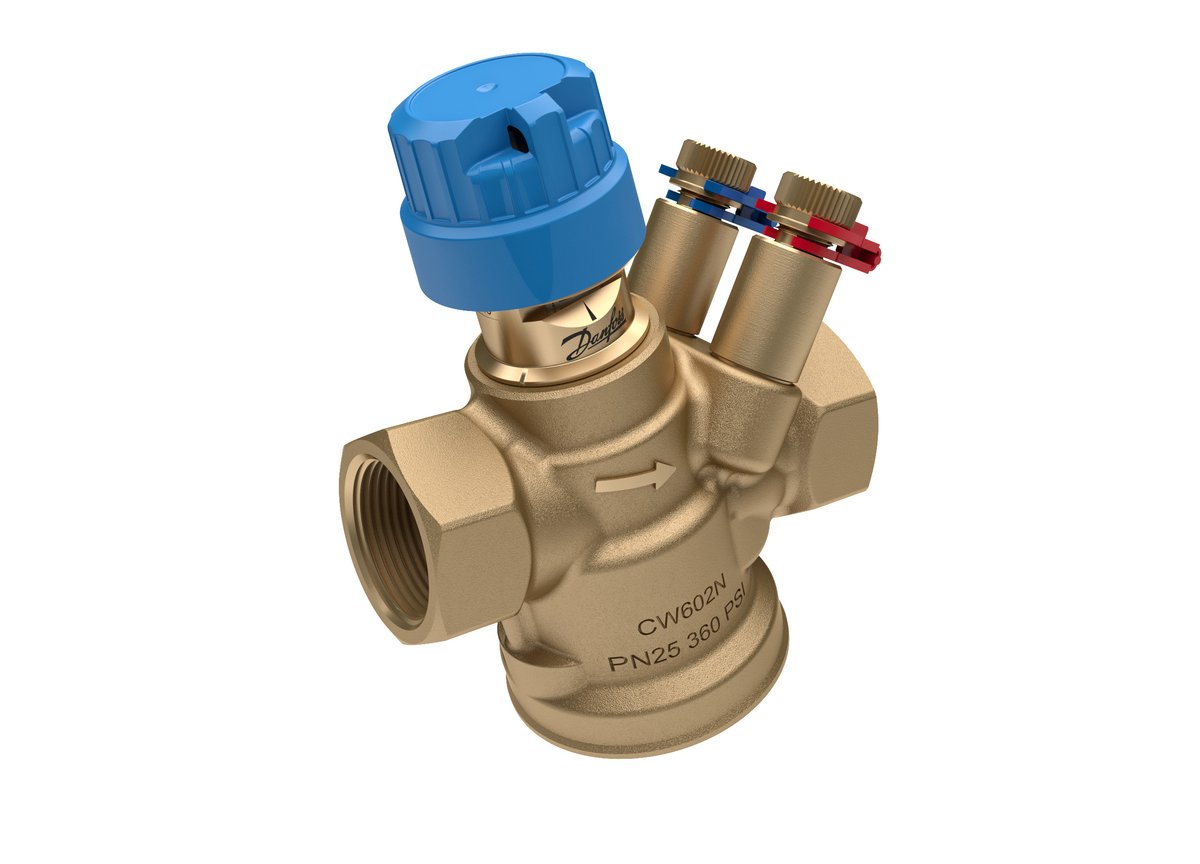

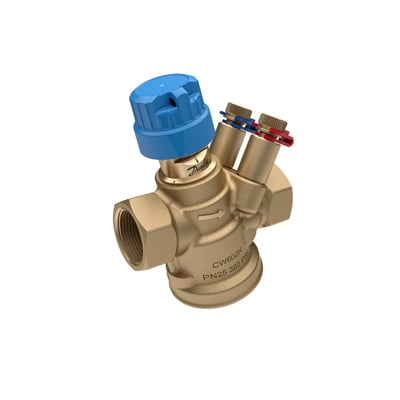

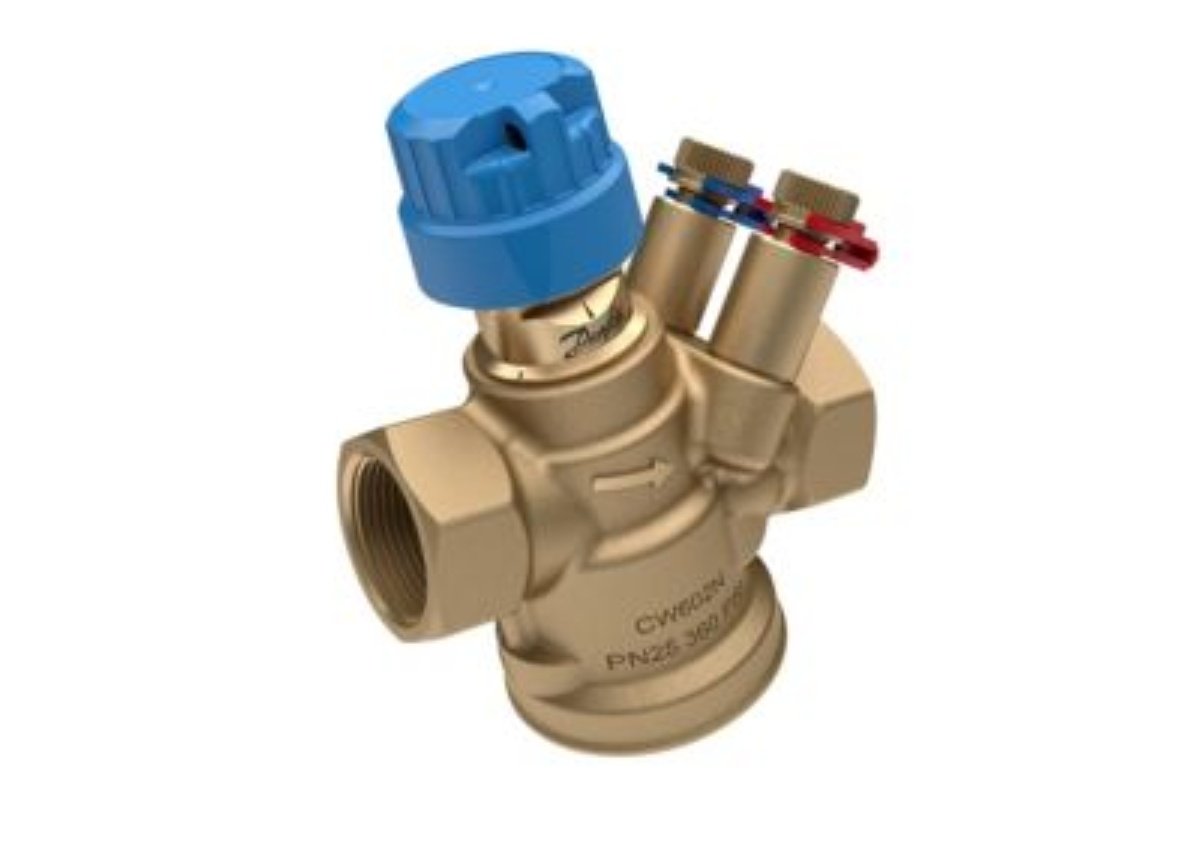

Danfoss AB-QM 4.0 DN15 reguleringsventil i messing med blå innstillingsknapp, målenipler og innvendig gjenge.Danfoss AB-QM 4.0 DN15 reguleringsventil sett skrått forfra med lys innstillingsdel og to målenipler.Danfoss AB-QM 4.0 DN15 reguleringsventil sett nærmere på med blå knapp, målenipler og pil for flowretning.Danfoss AB-QM 4.0 DN15 reguleringsventil sett skrått forfra med gjengeåpningen og flowpilen tydelig synlige.
40+ stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Trykkuavhengig Danfoss-reguleringsventil med målenipler, innebygd flowbegrensning og innvendig gjenge. DN15, PN 25 og flow på 0,02–0,2 m³/h. Les mer…
  • Varenr.:
    406838102
  • EAN nr.:
    5714279039580
  • Typenr.:
    003Z8300
pr. stk. inkl. mva.
kr 1 615,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Kanskje interessant?

Se alt fra merket

Beskrivelse

Trykkuavhengig reguleringsventil

Danfoss AB-QM 4.0 DN15 LF er en trykkuavhengig reguleringsventil, også kalt en PICV. Ventilen kombinerer regulering med automatisk flowbegrensning og vannbalansering. Den mekaniske trykkompensasjonen opprettholder et konstant differansetrykk over reguleringsventilen.

Ventilen har en lineær reguleringskarakteristikk som er uavhengig av det tilgjengelige trykket. Flowen begrenses ved hjelp av en slaglengdebegrenser som begrenser spindelens vandring. Danfoss-aktuatorer kalibrerer seg etter ventilens spindelvandring. Med aktuatoren kan responsen endres fra lineær til logaritmisk karakteristikk via DIP-brytere.

AB-QM kan brukes i ventilasjonsaggregater, fan coils og 1-rørs varmeanlegg. I anlegg med konstant flow kan ventilen brukes som automatisk innreguleringsventil i hvert stigerør.

Tekniske opplysninger

  • Merke og serie: Danfoss AB-QM 4.0
  • Ventiltype: membranventil med trykkuavhengig flowbegrensning og regulering
  • Nominell diameter: DN15
  • Tilkobling: muffe/muffe, innvendig gjenge, 1/2" (0,5")
  • Trykklasse: PN 25; maksimalt arbeidstrykk: 25 bar
  • Flowområde: 0,02–0,2 m³/h; flowverdi: 0,2
  • Innstillingsområde: 16–600 kPa; minimum differansetrykk: 16 kPa; maksimalt differansetrykk: 600 kPa
  • Trykkkompensasjon: mekanisk
  • Karakteristikk: lineær
  • Slaglengde: 4 mm
  • Tilkobling til betjeningselement: M30 x 1,5
  • Målenipler: ja
  • Innstilling: direkte på produktet eller via PC; ikke via NFC eller håndholdt programmeringsenhet
  • Påfyllings- og avtappingsventil: ikke inkludert
  • Materiale: DZR-messing, angitt som sinkfri messing; hus og kapslinger i messing
  • Egnet for væsker og glykol
  • Temperaturdata: medietemperatur angitt til -10 til 95 °C; kontinuerlig middeltemperatur er også angitt til -20 til 95 °C
  • Mål: lengde 75 mm, høyde 83,3 mm; utvendig rørdiameter 21,3 mm
  • SVHC-stoff over 0,1 %: bly
  • Opprinnelsesland: SI

Varenumre

  • Produktnummer: 406838102
  • Typenummer: 003Z8300
  • EAN: 5714279039580

Spesifikasjoner

  • Varenummer:
    406838102
  • EAN nummer:
    5714279039580
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8300
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • Dimensjon [dn]:
    15
  • DN mål:
    15
  • Egnet for væsker:
    Ja
  • Flow:
    0,2
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    0,5"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Innstillingsområde:
    16-600kPa
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    120.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    16.0 kPa
  • Nominell diameter:
    DN15
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Muffe/muffe
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    15.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
