Danfoss AB-QM 4.0 reguleringsventil, DN 15 LF, utvendig gjenge

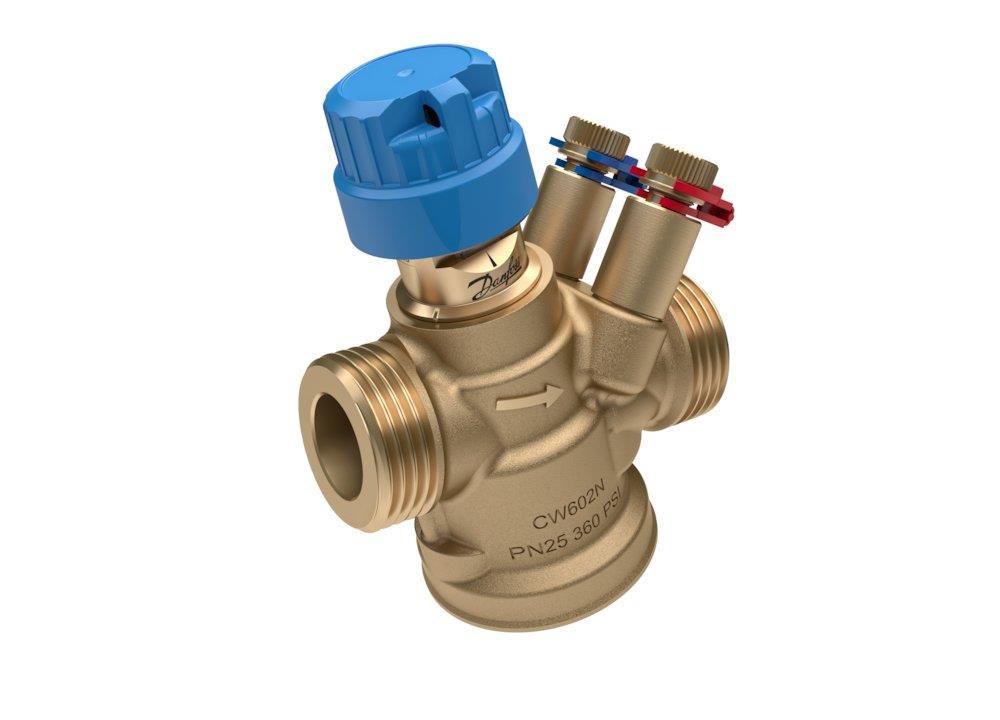

Danfoss AB-QM 4.0 DN 15 LF reguleringsventil i messing med blå betjeningsknapp og målenipler.Danfoss AB-QM 4.0 DN 15 LF reguleringsventil sett skrått forfra med gjengede tilkoblinger og blå betjeningsknapp.Danfoss AB-QM 4.0 DN 15 LF reguleringsventil sett fra en lavere skrå vinkel med flowpil og målenipler.
2 stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Danfoss AB-QM 4.0 DN 15 LF er en trykkuavhengig reguleringsventil med flowbegrensning, målenipler og utvendig gjenge. PN 25, -10 til 95 °C. Les mer…
  • Varenr.:
    406838002
  • EAN nr.:
    5714279039207
  • Typenr.:
    003Z8200
pr. stk. inkl. mva.
kr 1 615,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Kanskje interessant?

Se alt fra merket

Beskrivelse

Danfoss AB-QM 4.0 DN 15 LF er en trykkuavhengig reguleringsventil, også kalt en PICV (Pressure Independent Control Valve). Ventilen kombinerer regulering og automatisk vannbalansering. En innebygd mekanisk trykkregulator opprettholder et konstant differansetrykk over reguleringsventilen og begrenser flowen til den innstilte verdien.

Ventilen har lineær reguleringskarakteristikk. Flowbegrensningen stilles inn ved å begrense spindelvandringen, og karakteristikken bevares uavhengig av innstilling og differansetrykk. Med en Danfoss-aktuator kan responsen endres fra lineær til logaritmisk ved hjelp av DIP-brytere på aktuatoren.

Bruksområde

AB-QM kan brukes i ventilasjonsaggregater og i systemer med konstant flow, for eksempel fancoils og 1-rørs varmeanlegg. I slike systemer kan ventilen installeres som automatisk innreguleringsventil i hvert stigerør.

Tekniske spesifikasjoner

  • Nominell diameter: DN 15, LF
  • Ventiltype: membran
  • Tilkobling: utvendig metrisk gjenge, nippel/nippel, 0,75"
  • Trykklasse: PN 25; maksimalt arbeidstrykk: 25 bar
  • Minimum differansetrykk: 16 kPa; maksimalt differansetrykk: 600 kPa
  • Medietemperatur: -10 til 95 °C
  • Angitt flow: 0,2
  • Slaglengde: 4,0 mm
  • Tilkobling til betjeningselement: M30 x 1,5
  • Målenipler: ja
  • Innstilling direkte på produktet og via PC: ja
  • Innstilling via NFC eller håndholdt programmeringsenhet: nei
  • Egnet for væsker og glykol
  • Påfyllings- og avtappingsventil: nei

Materialer og mål

  • Materiale: DZR-messing
  • Hus og materialkapslinger: messing
  • Materialkvalitet: CuZn36Pb2As (CW602N)
  • Angitt SVHC-stoff over 0,1 %: bly
  • Lengde: 65 mm
  • Høyde: 83,3 mm
  • Utvendig rørdiameter: 15 mm

Identifikasjon

  • Produktnummer: 406838002
  • Typenummer: 003Z8200
  • EAN: 5714279039207

Spesifikasjoner

  • Varenummer:
    406838002
  • EAN nummer:
    5714279039207
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8200
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • Dimensjon [dn]:
    15
  • DN mål:
    15
  • Egnet for væsker:
    Ja
  • Flow:
    0,2
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    0,75"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    65.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    16.0 kPa
  • Nominell diameter:
    3/4"
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Nippel/nippel
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    15.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
