Danfoss AB-QM 4.0 DN20 HF, reguleringsventil med målenipler, innvendig gjenge, 3/4", PN 25

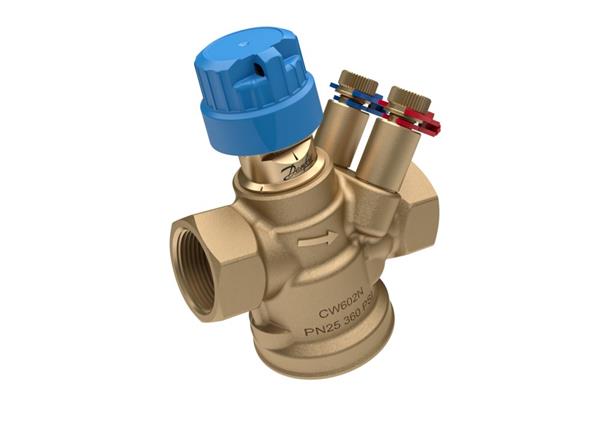

Danfoss AB-QM 4.0 DN20 HF-reguleringsventil i messing med blå topp, innvendig gjenge og målenipler.Danfoss AB-QM 4.0 DN20 HF-reguleringsventil sett på skrå med lys toppdel og to målenipler.Danfoss AB-QM 4.0 DN20 HF-reguleringsventil sett på skrå med fremhevet gjengeåpning, blå topp og flowpil.
1 stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Trykkuavhengig Danfoss AB-QM DN20-reguleringsventil med målenipler, innvendig gjenge, PN 25 og mekanisk flowbegrensning. Les mer…
  • Varenr.:
    406838119
  • EAN nr.:
    5714279039818
  • Typenr.:
    003Z8304
pr. stk. inkl. mva.
kr 1 992,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Andre kjøpte også

Kanskje interessant?

Se alt fra merket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 DN20 HF er en trykkuavhengig reguleringsventil (PICV) som kombinerer regulering og automatisk flowbegrensning. En innebygd trykkregulator opprettholder et konstant differansetrykk over reguleringsventilen. Ventilen har lineær reguleringskarakteristikk, som er uavhengig av det tilgjengelige trykket og ikke påvirkes av lav ventilautoritet.

Flowen begrenses ved hjelp av en slaglengdebegrenser som begrenser ventilspindelens bevegelse. Sammen med en Danfoss-aktuator kalibreres reguleringen etter ventilspindelens bevegelse, slik at den lineære karakteristikken opprettholdes ved ulike innstillinger og differansetrykk.

Funksjon og bruk

Med en Danfoss-aktuator kan reguleringskarakteristikken endres fra lineær til logaritmisk (prosentvis) ved å endre DIP-bryterinnstillingen på aktuatoren. Den logaritmiske karakteristikken kan brukes i ventilasjonsaggregater der det ønskes en karakteristikk med lik prosentandel i reguleringssløyfen.

Ventilen kan brukes i systemer med konstant flow i viftekonvektorer og i 1-rørs varmeanlegg. I slike anlegg kan den installeres som automatisk innreguleringsventil i hvert stigerør, der flowen begrenses til den innstilte verdien.

Tekniske spesifikasjoner

  • Nominell diameter: DN20
  • Ventiltype: membran
  • Tilkobling: muffe/muffe med innvendig gjenge
  • Gjengemål: 0,75" (3/4"); tilkoblingen er også angitt som innvendig metrisk gjenge
  • Trykklasse: PN 25; maksimalt arbeidstrykk: 25 bar
  • Minimum differansetrykk: 25 kPa
  • Maksimalt differansetrykk: 600 kPa
  • Medietemperatur: -10 °C til 95 °C
  • Flowverdi: 1,9
  • Slaglengde: 4 mm
  • Tilkobling for aktuator: M30 x 1,5
  • Lengde: 85 mm; høyde: 110,1 mm
  • Utvendig rørdiameter: 20 mm
  • Materiale: DZR-messing. Hus og materialkapslinger er angitt som messing; materialkvalitet CuZn36Pb2As (CW602N)
  • Mekanisk trykkkompensasjon
  • Med målenipler
  • Forhåndsinnstilling av volumflow via slaglengdebegrenser
  • Egnet for væsker og glykol
  • Innstilling kan foretas direkte på produktet eller via PC. Innstilling via NFC eller håndholdt programmeringsenhet støttes ikke
  • Har ikke påfyllings- og avtappingsventil
  • SVHC-stoff angitt over 0,1 %: bly
  • Produktnummer: 406838119
  • Typenummer: 003Z8304
  • EAN: 5714279039818
  • Opprinnelsesland angitt med landskode: SI

Spesifikasjoner

  • Varenummer:
    406838119
  • EAN nummer:
    5714279039818
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8304
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • DN mål:
    20
  • Egnet for væsker:
    Ja
  • Flow:
    1,9
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    0,75"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    85.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Maksimal trykkdifferanse:
    600.0 kPa
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    25.0 kPa
  • Nominell diameter:
    3/4"
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Muffe/muffe
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    20.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
