Danfoss AB-QM 4.0, DN 20 HF, reguleringsventil med utvendig gjenge, 1"

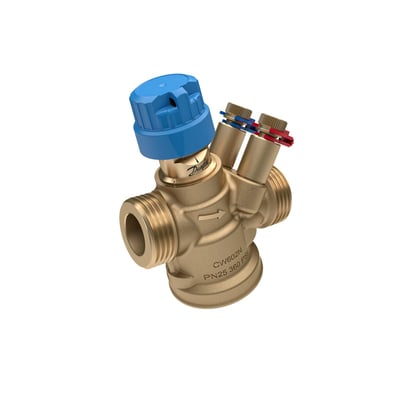

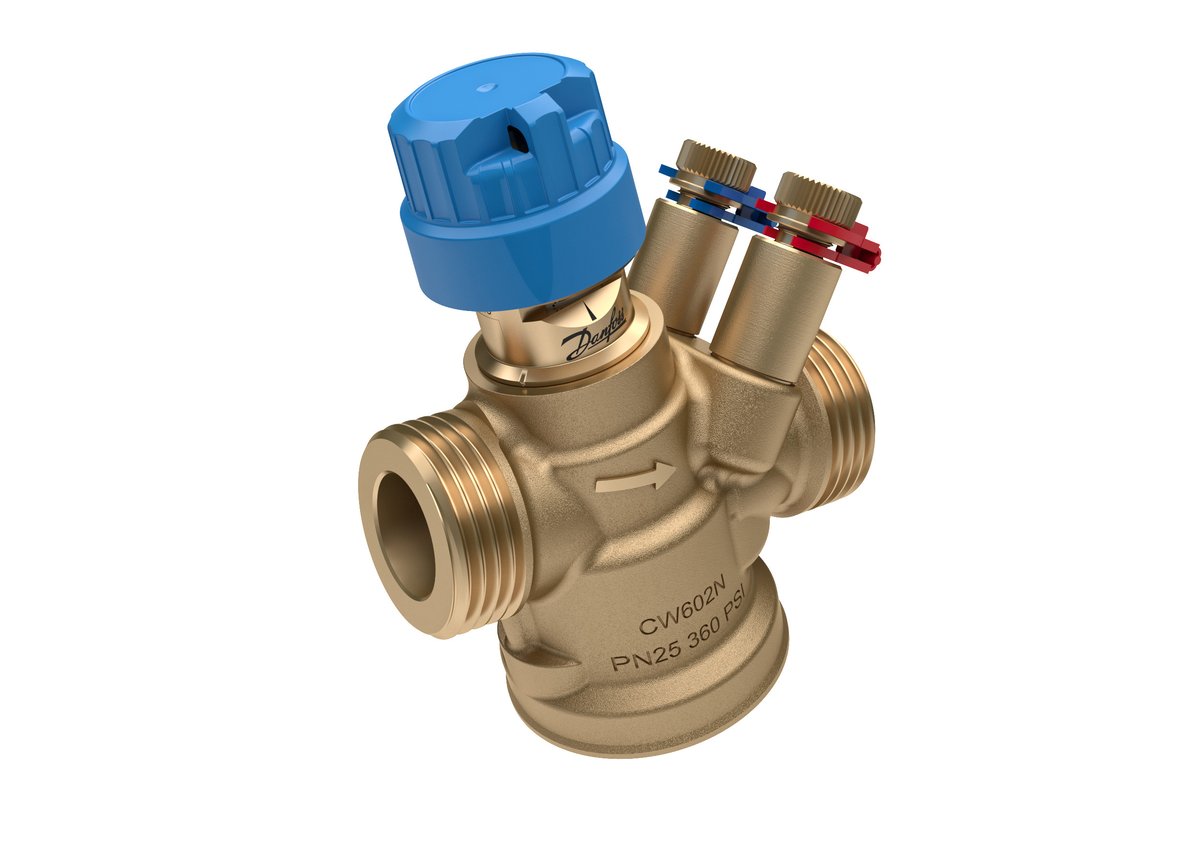

Danfoss AB-QM 4.0 DN 20-reguleringsventil i messing med blå innstillingsknapp og to målenipler, sett skrått forfra.Danfoss AB-QM 4.0 DN 20-reguleringsventil med blå innstillingsknapp og målenipler, sett litt mer forfra.Danfoss AB-QM 4.0 DN 20-reguleringsventil i messing, vist nærmere med gjengekoblinger og målenipler.
10+ stk på lager
Posten kr 99,00 (leveres fredag d. 13/11 - torsdag d. 19/11)
MetodePrisLeveres
Postenkr 99,00Fredag d. 13/11 - torsdag d. 19/11
Opplyste datoer gjelder ved bestilling før tirsdag 15:30
Se alt fra merket Danfoss
Trykuavhengig Danfoss AB-QM 4.0-reguleringsventil, DN 20, med målenipler, lineær karakteristikk og mekanisk trykkompensering. Les mer…
  • Varenr.:
    406838019
  • EAN nr.:
    5714279039351
  • Typenr.:
    003Z8204
pr. stk. inkl. mva.
kr 1 992,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.

Kanskje interessant?

Se alt fra merket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 er en trykuavhengig reguleringsventil av typen PICV (Pressure Independent Control Valve). Ventilen kombinerer regulering og automatisk vannbalansering. Den innebygde mekaniske trykkregulatoren opprettholder et konstant differansetrykk over reguleringsventilen, og flowen begrenses ved hjelp av en slaglengdebegrenser.

Ventilen har lineær reguleringskarakteristikk, som opprettholdes uavhengig av innstilling og differansetrykk. Med en kompatibel Danfoss-aktuator kan karakteristikken endres fra lineær til logaritmisk via DIP-bryterne på aktuatoren. Aktuatoren kalibrerer seg etter ventilens spindelbevegelse. Ventilen kan brukes i ventilasjonsaggregater, fancoils og 1-rørs varmeanlegg, blant annet som automatisk innreguleringsventil i stigerør i systemer med konstant flow.

Tekniske opplysninger

  • Nominell diameter: DN 20
  • Tilkobling: utvendig gjenge, 1", nippel/nippel
  • Tilkobling for betjeningselement: M30 x 1,5
  • Ventiltype: membran
  • Materiale: DZR-messing; hus og materialekapslinger i messing
  • Materialkvalitet: CuZn36Pb2As (CW602N)
  • Trykklasse: PN 25
  • Maksimalt arbeidstrykk: 25 bar
  • Maksimalt differansetrykk: 600 kPa
  • Minimum differansetrykk: 25 kPa
  • Medietemperatur: -10 °C til 95 °C
  • Slaglengde: 4,0 mm
  • Lengde: 82 mm; høyde: 110,1 mm
  • Utvendig rørdiameter: 20 mm
  • Angitt flow: 1,9; volumstrøm i m³/h er ikke angitt i produktdataene
  • Med målenipler
  • Egnet for væsker og glykol
  • Innstilling direkte på produktet eller via PC; ikke via NFC eller håndholdt programmeringsenhet
  • Uten påfyllings- og avtappingsventil
  • Produktdataene angir bly som SVHC-stoff over 0,1 %

Identifikasjon

  • Produktnummer: 406838019
  • Typenummer: 003Z8204
  • EAN: 5714279039351

Spesifikasjoner

  • Varenummer:
    406838019
  • EAN nummer:
    5714279039351
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Typenummer:
    003Z8204
    Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
  • Arbeidstrykk maks:
    25bar
  • Dimensjon [dn]:
    20
  • DN mål:
    20
  • Egnet for væsker:
    Ja
  • Flow:
    1,9
  • Forinnstilling av volumstrøm:
    Med slaglengdebegrenser
  • Gjeng:
    1"
  • Høyde:
    75.0 mm
  • Innstilling direkte på produktet:
    Ja
  • Innstilling med PC:
    Ja
  • Innstilling via håndholdt programmeringsenhet:
    Nei
  • Innstilling via NFC:
    Nei
  • Karakteristikk for reguleringsventil:
    Lineær
  • Lengde:
    82.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiell:
    DZR Messing
  • Husmateriale:
    Messing
  • Materiale i kapsling:
    Messing
  • Materialekvalitet:
    Annet
  • Maks. differansetrykk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyllings- og tappeventil:
    Nei
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellomtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykkforskjell:
    25.0 kPa
  • Nominell diameter:
    DN20
  • Slaglengde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilkobling:
    Nippel/nippel
  • Tilslutninger:
    Annet
  • Tilkobling for betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type trykkutjevning:
    Mekanisk
  • Utvendig rørdiameter:
    20.0 mm
  • Egnet for glykol:
    Ja
  • Produsent/forhandler:
    Danfoss
