6 stk på lager
Posten kr 99,00 (leveres mandag d. 23/11 - fredag d. 27/11)
| Metode | Pris | Leveres |
|---|---|---|
| Posten | kr 99,00 | Mandag d. 23/11 - fredag d. 27/11 |

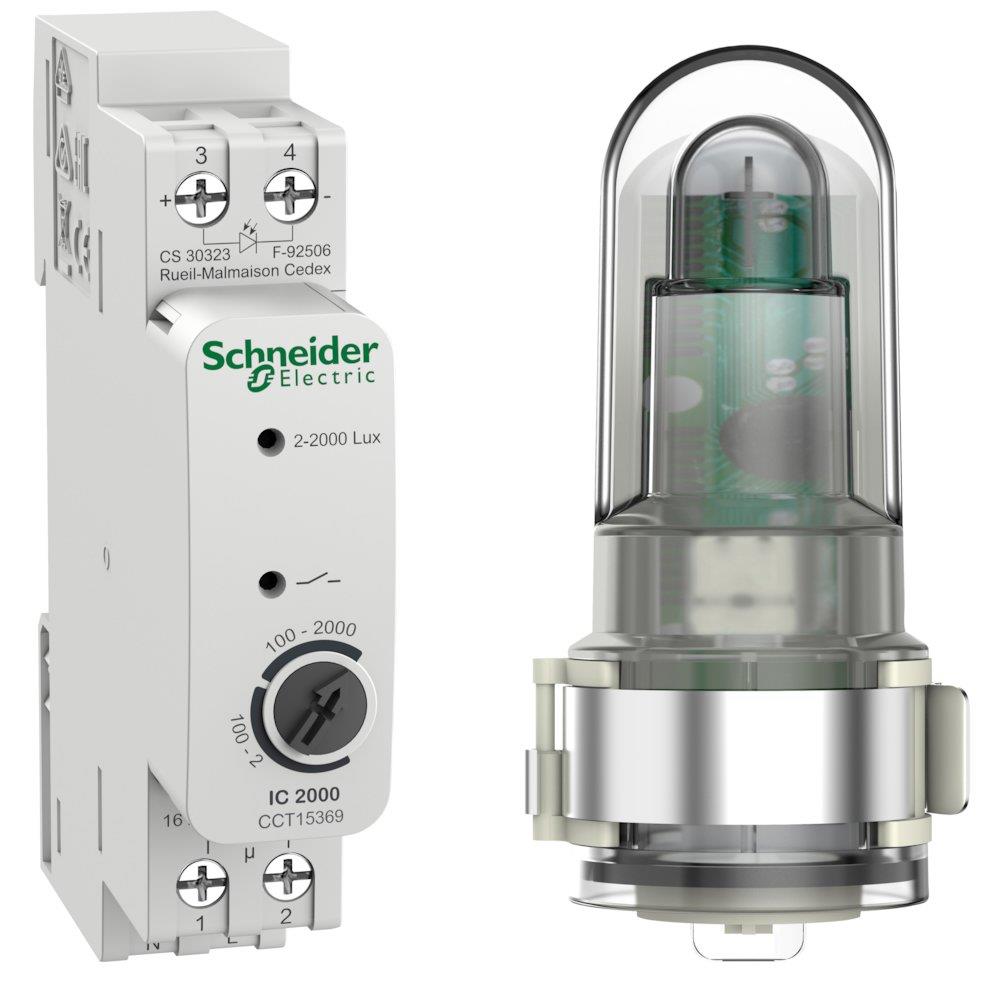

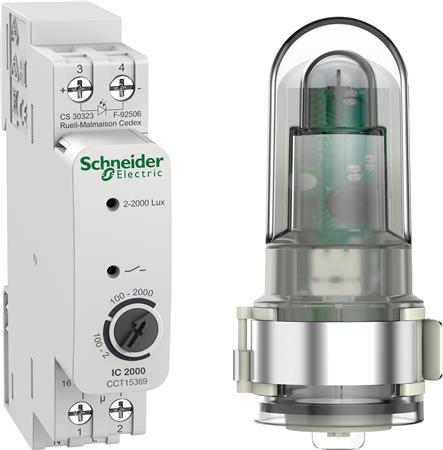

Skumringsrelé for DIN-skinne med justerbar terskel på 2–2000 lx og forsinket inn- og utkobling. 230 V, IP20, 18 mm. Leveres uten lyssensor.
Les mer…
- Varenr.:3323140330
- EAN nr.:3606489524616
- Typenr.:CCT15369
pr. stk. inkl. mva.
kr 1 366,00
Elektrisk materiell som inngår i et fast elektrisk anlegg, kan kun installeres av en registrert installasjonsvirksomhet.
Kanskje interessant?
Beskrivelse
Skumringsrelé for styring av belysningssystemer. Reléet monteres på TH35 DIN-skinne i henhold til EN 60715 og leveres uten lyssensor. Terskelverdien kan stilles inn fra 2 til 2000 lx. Innkobling er forsinket med ca. 20 sekunder, og utkobling er forsinket med ca. 80 sekunder.
Funksjoner og kompatibilitet
- For styring av belysningssystemer
- Innstilling av lysstyrke: 2–2000 lx
- Forsinkelse: ON ca. 20 sekunder, OFF ca. 80 sekunder
- For montering på TH35 DIN-skinne
- Ingen impulsinngang og ingen programmerbar nattlukking
- Kan brukes med utendørs lyssensor CCT15263 eller innendørs lyssensor CCT15262. Lyssensorer er ikke inkludert.
- Maksimal rekkevidde per lyssensor: 50 meter. Lyssensor monteres på vegg.
Elektriske data
- Merkespenning: 230 V AC, −15 % / +10 %
- Merkefrekvens: 50–60 Hz
- Maksimal brytekapasitet: 16 A ved 250 V AC og cos φ = 1; 10 A ved 250 V AC og cos φ = 0,6
- Minimal brytekapasitet: 10 mA ved 230 V AC; 100 mA ved 24 V AC/DC
- Tørrkontakt
- Maksimal belastning for lysrør: 2300 VA; duokrets: 2300 VA; parallellkompensert: 730 VA
- Maksimal glødelampebelastning: 2600 W
- Tilkobling med skrueterminaler for stive eller fleksible ledere: 2 × 0,5–2,5 mm² eller maksimalt 1 × 2,5 mm²
- Nøyaktighet: 0,25 sekunder per dag ved 25 °C
- Gangreserve: 10 år
- Effektdata: Standby-effekt er oppgitt til 2 W; samme spesifikasjonslinje inneholder også verdien 200 W.
Beskyttelse og driftsforhold
- Reléets kapslingsgrad: IP20
- Oppgitt beskyttelse for innendørs sensor: IP66 på forsiden og IP40 på baksiden ved installasjon
- Oppgitt beskyttelsesgrad for utendørs lyssensor: IP55; lyssensorens isolasjonsklasse er II
- Reléets isolasjonsklasse: II
- Overspenningskategori: III
- Omgivelsestemperatur: −30 °C til +55 °C
- Transport- og lagringstemperatur: −30 °C til +70 °C
- Drifts-, transport- og lagringsfuktighet: 90 % RH, ingen kondensering
Mål og identifikasjon
- Mål: 85,5 × 18 × 67 mm (lengde × bredde × høyde)
- Modulbredde: 18 mm, tilsvarende 1 modul
- Innbyggingsdybde: 67 mm
- Vekt: 87,5 g i hovedbeskrivelsen; variantopplysninger angir 111 g for CCT15369
- Typebetegnelse: CCT15369
- Produktnummer: 3323140330
- EAN: 3606489524616
- Opprinnelsesland: DE
- Oppgitte SVHC-stoffer over 0,1 %: bly, Diarylmethane, Diboron-trioxide, Lead-monoxide og Octrizole
Spesifikasjoner
-
Varenummer:3323140330
-
EAN nummer:3606489524616Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
-
Typenummer:CCT15369Noen produkter selges under flere forskjellige type nr., EAN nr., osv.
-
Varens primærkategori:
-
Beskyttelsesklasse (IP) lyssensor:IP55
-
Beskyttelsesklasse for lyssensor:II
-
Impulsinngang:Nei
-
Innbygningsdybde:67.0 mm
-
Justering av lysstyrkeverdi:2 - 2000 lx
-
Beskyttelsesklasse IP:IP20
-
Merkefrekvens:50 - 60 Hz
-
Merke Spenning:230.0 V
-
Maks. belastning lysrør:2300.0 VA
-
Maks. belastning lysrør (duokrets):2300.0 VA
-
Maks. belastning for lysstoffrør (parallellkompensert):730.0 VA
-
Maks. brytestrøm (cos phi = 0,6):10.0 A
-
Maks. glødelampebelastning:2600.0 W
-
Maks. rekkevidde per lyssensor:50.0 m
-
Med programmerbar nattlukking:Nei
-
Modulbredde:1.0
-
Modulstørrelse:18
-
Monteringsmåte for lyssensor:Veggmontering
-
Monteringsmetode:DIN-skinne
-
Nominell brytestrøm:16.0 A
-
Spenning:230V
-
SVHC stof over 0,1%:Bly, Diarylmethane, Diboron-trioxide, Lead-monoxide, Octrizole
-
Produsent/forhandler:Schneider Electric
