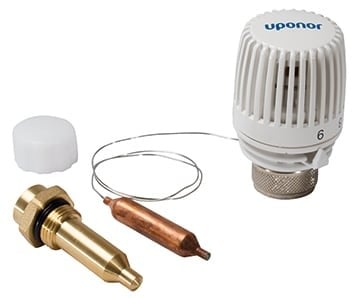

Uponor Fluvia T, termostat med fjernføler og dyklomme (til bl.a. PUSH 23, 22 og 15) – Uponor

Pro 1" fordelerstokk:

Pro 1" fordeleren fra Uponor brukes til å fordele vannet ut i gulvvarmekretsene. Delene er hovedsakelig fremstilt av glassfiberforsterket polyamid og er svært korrosjonsbestandige. I fremløpet er det innebygde justeringsventiler for hver krets, som regulerer flow og trykkfall. Disse kan byttes ut med ventiler med flowmåler som gjør det enda enklere å innregulere anlegget. På returløpet kan det monteres telestater som styres av f.eks. en styreenhet og romtermostater.

Fordelerstokken kan tilkobles direkte til en blandekrets, men kan også tilkobles direkte til forsyningen hvis en blandekrets ikke er nødvendig ved selve fordeleren.

Oppbygging:

Fordeleren er modulært oppbygd og sammensettes av flere deler. Som et minimum skal det brukes:

• 1 stk. grunnleggende pakke: Denne pakken består av 2 stk. tilkoblingsrør med omløpere som forbinder resten av fordelerstokkene med avstengningsventilene, 2 stk. termometre som kan monteres på tilkoblingsrørene, opphengsbeslag samt endestykker som avslutter fordelerstokkene og er forsynt med ventiler for påfylling, utlufting, avtapping og bypass krets.

• 1 sett med avstengningsventiler: Fordelerstokken startes med disse ventilene, som kommer i et sett av 2 stk, og forsyningen tilkobles gjennom dem. De gir mulighet for å stenge av gulvvarmesystemet, hvis noe skal endres eller utføres vedlikehold, uten at alt vann på hele varmeanlegget skal tappes av. De har rørgjengemuffe på 1".

• 1 sett med fordelerstokk/avgreninger: I midten finnes selve fordelerstokken med avgreningene til gulvvarmekretsene. De selges i sett av to rør, hvor det ene brukes til fremløpet og det andre til returløpet. Finnes med forskjellige antall avgreninger, og er forsynt med enten Uponors spesielle Quick & Easy koblinger eller nipler til eurokonuskoblinger.

En Pro 1" bygges således av: avstengningsventil, tilkoblingsrør, 1 eller flere avgreninger og til slutt et endestykke. Avstengningsventil, endestykke og avgreninger samles svært enkelt ved å dreie deres nippel- og muffeender sammen. De er forsynt med spesielle gjenger som ikke krever at man bruker verktøy til å samle dem. De tettes av formonterte O-ringer på nippelendene.

Avgreningene:

Selve avgreningene leveres i par bestående av et frem- og et returløp med henholdsvis 1, 3, 4 eller 6 avgreninger. De sammensettes til det ønskede antall kretser oppnås. Det samlede antall varmekretser på en fordeler bør ikke overstige 12 stk.

Avgreningene kommer enten forsynt med Quick & Easy krympekoblinger som skal brukes sammen med Uponors spesielle Q&E rør og verktøy, eller med utvendige gjengeender beregnet til eurokonuskoblinger, som er en form for klemringskobling, hvor tettingen i stedet skjer ved hjelp av O-ringer. Eurokonuskoblingene kjøpes ved siden av i den dimensjonen som passer til de valgte rør.

Tilbehør:

Det finnes forskjellig tilbehør til Pro 1" fordelerstokken.

Avstandsstykker:
Disse brukes mellom f.eks. tilkoblingsrør og avgreninger eller mellom avgreninger for å gi mulighet for å snu de forskjellige delene 180 grader i forhold til normalt. Dette gir f.eks. mulighet for å ha noen av avgreningene til å vende oppover, hvis man nå hadde noen gulvvarmerør som kom ned fra taket fra etasjen ovenfor. Det skal brukes 2 avstandsstykker, 1 på hver side, dog kun hvis delene på hver side av stykket som skal snus 180 grader, vender normalt. Hvis flere "vendte" deler sitter ved siden av hverandre skal det ikke være avstandsstykker imellom dem.

Ventilinnsatser:
Ventilene i fordelerstokkene kan byttes ut, hvis de f.eks. går i stykker, ved bruk av de løse ventilinnsatsene. Det finnes også en ventilinnsats med innebygd flowmåler som kan erstatte den normale ventilen i fremløpet. Denne gir mulighet for at man tydelig kan se hvor stort flow det er i den aktuelle kretsen mens man innregulerer den.

Vinklet koblingssett:
Dette settet av en kort og lang vinkel settes inn mellom tilkoblingsrørene og avgreningene, og brukes når forsyningen enten kommer nedenfra eller ovenfra (her skal det brukes avstandsstykker mellom den vinklede koblingen og avgreningen, men ikke mellom koblingen og tilkoblingsrøret.), i stedet for å komme fra siden.

Eksentriske dobbeltnipler:
Dette settet av fittings med nipler i begge ender, hvis senter er forskjøvet i forhold til hverandre, kan f.eks. brukes hvis en Push 23A blandekrets skal monteres på fordelerstokken. Deres eksentriske utforming tillater at de enklere kan oppta unøyaktigheter og ujevnheter som måtte være mellom blandekretsens koblinger og avstengningsventilene. De har en 1" ende som passer i avstengningsventilens muffeende og en ¾ ende hvor f.eks. Push 23A tilkobles.
