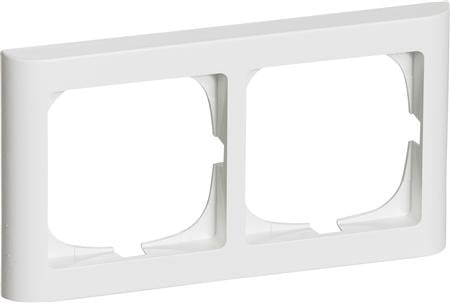

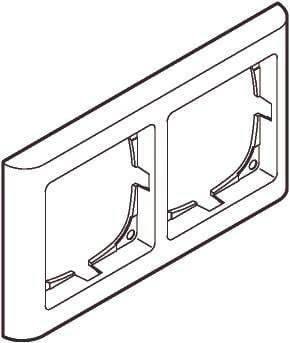

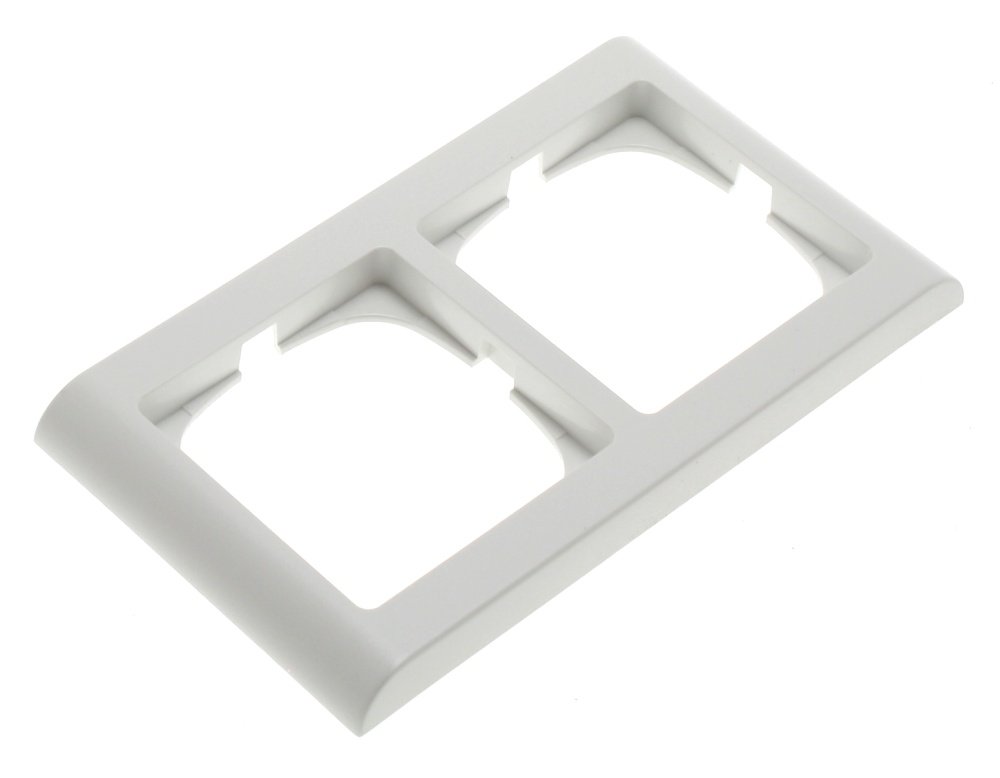

LK FUGA – Softline 63 vannrett ramme, 2 modulLK FUGA – Softline 63 vannrett ramme, 2 modul, hvitLK FUGA – Softline 63 vannrett ramme, 2 modul, stålmetallicLK FUGA – Softline 63 vannrett ramme, 2 modul, koksgrå

Når en innsats, f.eks. en bryter eller stikkontakt, fra Lauritz Knudsens FUGA® serie skal monteres i innfelte bokser eller underlag, skal det først festes en ramme på innsatsen. Rammen dekker overgangen fra innsats til vegg eller underlag, noe som både sørger for en korrekt avslutning i forhold til beskyttelse mot støt og sørger for at det ser pent ut. I enkelte tilfeller skal det imidlertid ikke brukes rammer, f.eks. når innsatsene monteres i Softline underlag eller panelunderlag, da rammer er integrert i underlaget.

Rammene finnes i flere forskjellige designserier fra den klassiske Baseline til den stilfulle Hardline DECO, noe som gir mulighet for at du kan få en el-installasjon som passer til din stil.

Alle seriene finnes hver især i flere farger, hvor Hardline DECO har det største utvalget. Baseline og Softline finnes også i flere størrelser (bredde), f.eks. Baseline 50 og Softline 63. Størrelsene på rammene angis av nummeret etter serienavnet. Størrelsen som er angitt tilsvarer bredden på en ramme som er 1 modul bred. F.eks. er en 1 modul FUGA Hardline 68 ramme 68 mm.

Selve hullet i midten av rammene, hvor innsatsen festes, er imidlertid alltid den samme størrelsen (hvis rammene har den samme "modulstørrelsen"), uansett om rammenes kant er tynn eller tykk. Når du skal velge den korrekte rammen til en innsats, skal du gå ut fra hvor mange "moduler" det er plass til i rammen og hvor mange "moduler" din innsats eller innsatser opptar. På noen rammer må man også ta hensyn til om rammen brukes loddrett eller vannrett.

I det følgende avsnittet kan du lese mer om hver serie samt hvilke rammer som passer på hvilke typer bokser og underlag.

Beskrivelser av seriene:

• Baseline:
  FUGA® Baseline serien er den opprinnelige og originale serien av rammer til FUGA innsatsene. Til å begynne med, var rammene ikke kjent under dette navnet, men ble bare benevnt som "FUGA rammer". I forbindelse med at Softline rammene kom til, fikk de opprinnelige rammene sitt eget serienavn.

  Baseline rammene finnes i 3 bredder, som hver brukes til forskjellige underlag eller bokser.

  • Baseline 50 :
    Rammene har en veldig smal kant og brukes normalt kun til montering av innsatser på Baseline underlag, Baseline panelunderlag og bokser for blank mur.

    De kan også brukes på innfellings- og innstøpningsbokser samt SV-bokser, hvis du ønsker et smalt overlapp mellom innsats og veggen.

    De blir også ofte brukt i gamle installasjoner hvor el-materiellet er montert direkte i geriktene.

    Rammene kan ikke brukes sammen med forfradåser eller Softline underlag og panelunderlag.

  • Baseline 63 :
    Rammene har en litt bredere kant, og brukes til montering av innsatser på innfellingsbokser, innstøpningsbokser, SV-bokser og forfradåser.

    De kan ikke brukes på Baseline og Softline underlag eller panelunderlag.

  • Baseline 68 :
    Disse rammene er ekstra brede, og rammene er ikke like brede hele veien rundt. De brukes i forbindelse med veldig gamle installasjoner, montert i innfellingsbokser av tre. Disse gamle boksene er veldig brede og dette dekker rammene.

    Det finnes en 1 modul ramme og to 1½ modul rammer, hvor den ene er symmetrisk og den andre asymmetrisk. Hvis du skal montere en 1 modul innsats for seg selv, brukes 1 modul rammen. Hvis du skal montere en 1½ modul innsats for seg selv, brukes 1½ modul symmetrisk rammen. Hvis du skal montere 2½ modul (en 1 modul og en 1½ modul innsats) skal du bruke 1 modul rammen og 1½ modul asymmetrisk rammen loddrett over hverandre.

    Rammene kan ikke brukes på Baseline og Softline underlag eller panelunderlag og bør ikke brukes på noen av de moderne innebygde boksene.

• Softline:
  FUGA® Softline serien var den første serien, som ga mulighet for å velge et annet design enn Baseline serien. Den har flotte avrundede kanter på sidene, som får det til å se ut som om rammen følger veggen og går mer i ett med den.

  Softline rammene finnes i 2 bredder, som hver brukes til forskjellige bokser.

  Softline rammer skal ikke brukes på Softline underlag eller panelunderlag, da disse har innebygd ramme i selve underlaget.

  • Softline 63 :
    Rammene brukes til montering av innsatser på innfellingsbokser, innstøpningsbokser, SV-bokser og forfradåser.

    De kan ikke brukes på Baseline og Softline underlag eller panelunderlag.

  • Softline 68 :
    Disse rammene er ekstra brede, og rammene er ikke like brede hele veien rundt. De brukes i forbindelse med veldig gamle installasjoner, montert i innfellingsbokser av tre. Disse gamle boksene er veldig brede og dette dekker rammene.

    Rammene kan ikke brukes på Baseline og Softline underlag eller panelunderlag, og bør ikke brukes på noen av de moderne innebygde boksene.

• Hardline:
  FUGA® Hardline serien kom etter Softline serien, og åpnet opp for enda større valgfrihet i designet av el-installasjonens brytere og stikkontakter. I forhold til Baseline og Softline, så har Hardline skarpe kanter og hjørner. Kantene er trukket litt inn på baksiden. Den har et minimalistisk utseende og det ser ut som om den svever litt ut fra veggen, pga. skyggeeffektene rammen lager ved kanten.

  Hardline rammene finnes kun i én bredde.

  • Hardline 68 :
    Disse rammene har en bred overlapping mellom innsatsen og veggen. Rammene brukes til montering av innsatser på innfellingsbokser, innstøpningsbokser, SV-bokser og forfradåser.

    De kan ikke brukes på Baseline og Softline underlag eller panelunderlag.

• Hardline DECO:
  FUGA® Hardline DECO er det seneste skuddet på stammen, og legger til et utvalg av nye valgmuligheter. Som utgangspunkt ligner Hardline DECO den opprinnelige Hardline serien i forhold til de skarpe kantene og hjørnene, samt at det ser ut som den svever litt over veggen. Den store forskjellen er at den finnes i et stort utvalg av farger og materialer.

  Den er bygget opp av en basisramme med et innlegg ovenpå. Innlegget er utført i 2 mm transparent plast, børstet stål eller polert messing.

  Det transparente innlegget finnes i flere forskjellige farger, satt sammen med en hvit basisramme.

  Børstet stål og polert messing innlegget leveres på en koksgrå basisramme.

  Hardline rammene finnes kun i én bredde.

  • Hardline DECO 68 :
    Disse rammene har en bred overlapping mellom innsatsen og veggen. Rammene brukes til montering av innsatser på innfellingsbokser, innstøpningsbokser, SV-bokser og forfradåser.

    De kan ikke brukes på Baseline og Softline underlag eller panelunderlag.
